福田戴姆勒汽車有限公司

文章出處：官網網責任編輯：劉艷作者：欒瀾人氣：-發表時間：2014-06-04 08:14:00【大中小】

山東田中機械設備有限公司為福田戴姆勒汽車有限公司公司配套產品如下：

ZF12檔變速器維修專用工具

ZF16檔變速器維修專用工具

福田康明斯X系列維修專用工具

ZF12檔變速器維修專用工具功能

ZF12檔變速器維修專用工具

山東田中生產的ZF12檔變速箱維修專用工具，滿足ZF變速箱標準拆裝要求，自2016年ZF進入中國市場開始，山東田中即在主機廠要求下開發適用于國內維修的專用變速箱拆裝工具，專業化工具保證維修質量，讓維修變得更加標準。

ZF12檔變速器維修專用工具技術驗證

廣汽日野技術驗證

中國重汽技術驗證

福田戴姆勒技術驗證

ZF12檔變速器維修專用工具明細

ZF12檔變速箱維修專用工具明細表
序號	編碼	名稱	圖片	數量	單位	操作視頻二維碼
1	S399171ZF101	行星架齒輪架拆裝工具		1	件
2	S399171ZF102	后副箱同步器安裝輔具		6	套
3	S399171ZF103	前副箱同步器導向套		3	套
4	S399171ZF104	換檔桿油封環保護裝置		2	套
5	S399171ZF105	油管油封環保護裝置		1	個
6	S399171ZF106	油管油封環保護裝置		1	個
7	S399171ZF107	傳感器模塊導向銷		2	套
8	S399171ZF108	緩速器吊裝設備		1	件
9	S399171ZF10A	二軸后軸承內圈安裝沖筒		1	個
10	S399171ZF110	副箱前軸承內圈拔出工具		1	套
11	S399171ZF120	倒擋輪固定銷		2	個
12	S399171ZF130	一軸軸承拔出器		1	套
13	S399171ZF140	一軸提升裝置及一軸軸承壓入工具		1	個
14	S399171ZF150	換檔滑桿固定架		1	件
15	S399171ZF160	主軸放置支座		1	個
16	S399171ZF170	二軸后中心油管安裝工具		1	套
17	S399171ZF180	副軸軸承外圈安裝工具		1	個
18	S399171ZF190	軸承拔出器		1	個
19	S399171ZF1A0	裝配支座		1	套
20	S399171ZF1B0	拉錘		1	個

ZF12檔變速器維修專用工具使用說明

S399171ZF1A0 裝配支座.png

S399171ZF1B0 拉錘.png

S399171ZF10A 二軸后軸承內圈安裝沖筒.png

S399171ZF101 行星架齒輪架拆裝工具.png

S399171ZF102 后副箱同步器安裝輔具.png

S399171ZF103 前副箱同步器導向套.png

S399171ZF104 換檔桿油封環保護裝置.png

S399171ZF105 油管油封環保護裝置.png

S399171ZF106 油管油封環保護裝置.png

S399171ZF107 傳感器模塊導向銷.png

S399171ZF108 緩速器吊裝設備.png

S399171ZF109 輸入軸油封安裝工具.png

S399171ZF110 副箱前軸承內圈拔出工具.png

S399171ZF120 倒檔輪固定銷.png

S399171ZF130 一軸軸承拔出器.png

S399171ZF140 一軸提升裝置及一軸軸承壓入工具.png

S399171ZF150 換檔滑桿固定架.png

S399171ZF160 主軸放置支座.png

S399171ZF170 二軸后中心油管安裝工具.png

S399171ZF180 副軸軸承外圈安裝工具.png

ZF16檔變速器維修專用工具功能

ZF16檔變速器維修專用工具

山東田中生產的ZF16檔變速器維修專用工具，工具箱內含26種維修專用工具，適用于ZF16檔手動變速器維修拆裝，維修適用車輛包括福田歐曼EST、重汽汕德卡等車型。

ZF16檔變速器維修專用工具技術驗證

福田戴姆勒技術驗證

上海采埃孚變速器有限公司技術驗證

廣汽日野技術驗證

中國重汽技術驗證

ZF16檔變速器維修專用工具明細

ZF16檔變速器維修專用工具明細
序號	編碼	名稱	圖片	數量	單位	操作視頻二維碼	備注
1	S399171ZF201	撥叉軸安裝輔助工具		1	件
2	S399171ZF202	壓緊壓板		2	套		ZF12通用
3	S399171ZF203	一軸軸承拔出器拉筒		1	個
4	S399171ZF204	主軸隔套/二軸后軸承/二軸齒輪沖筒		1	套
5	S399171ZF205	一軸軸承安裝沖筒		1	個
6	S399171ZF206	副箱吊盤		1	個		ZF12通用
7	S399171ZF207	油封安裝防護套		1	個		ZF12通用
8	S399171ZF208	副軸安裝沖筒		1	個		ZF12通用
9	S399171ZF209	中殼安裝輔助工具		2	套		ZF12通用
10	S399171ZF2A0	多用軸承拔出器拉筒		1	個		ZF12通用
11	S399171ZF2B0	油封安裝器		1	個		ZF12通用
12	S399171ZF2C0	定位銷拆卸器		1	個		ZF12通用
13	S399171ZF2D0	輸出軸軸承拔取器		1	件		ZF12通用
14	S399171ZF2E0	輸出軸軸承安裝工具		1	套		ZF12通用
15	S399171ZF2F0	凸緣法蘭拔出器		1	套		ZF12通用
16	S399171ZF2G0	液壓省力拆裝總成		1	套		ZF12通用
17	S399171ZF220	高低檔撥叉軸固定工具		1	個
18	S399171ZF230	主軸齒輪座拔出器（配套M6*20螺栓1只）		1	件
19	S399171ZF240	主副軸安裝工裝/二軸支撐工裝（配套M8*20法蘭螺栓兩只）		1	件
20	S399171ZF250	主副軸撥叉軸吊具		1	件
21	S399171ZF260	副軸前后軸承拔出器		1	個
22	S399171ZF270	主軸后軸承拔出器拉筒		1	個
23	S399171ZF280	主軸后軸承拔出器		1	套
24	S399171ZF290	一軸軸承拔出器		1	套
25	S399171ZF20A	輸入軸油封安裝工具		1	個
26	S399171ZF20B	油封安裝定位導向銷		2	套		ZF12通用

ZF16檔變速器維修專用工具使用說明








S399171ZF20A 輸入軸油封安裝工具.png

S399171ZF20B 油封安裝定位導向銷.png

S399171ZF201 撥叉軸安裝輔助工具.png

S399171ZF202 壓緊壓板.png

S399171ZF203 一軸軸承拔出器拉筒.png

S399171ZF204 主軸隔套二軸后軸承二軸齒輪沖筒.png




S399171ZF208 副軸安裝沖筒.png



S399171ZF230 主軸齒輪座拔出器.png

S399171ZF240 主副軸安裝工裝二軸支撐工裝.png


S399171ZF260 副軸前后軸承拔出器..png



福田康明斯X系列維修專用工具功能應用

?？礨系列維修專用工具

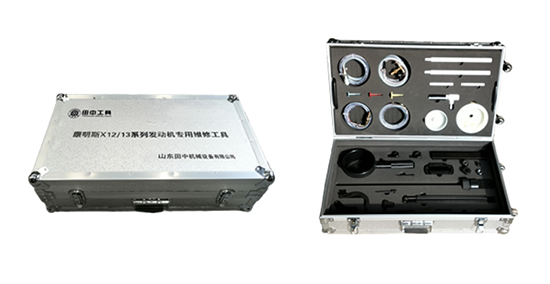

田中工具產品福田康明斯X系列發動機專用維修工具【TZ101500】，含24種維修專用工具，歐曼原廠配套。適用于福田康明斯X系列發動機整機大修拆裝。

福田康明斯X系列維修專用工具明細

福田康明斯X系列專用維修工具明細表
序號	編碼	名稱	圖片	數量	單位	操作視頻二維碼
1	TZ101501	共軌管泄漏檢測軟管		1	套
2	TZ101502	燃油泵出口壓力檢測組件		1	套
3	TZ101503	燃油泵齒輪拆卸工具		1	套
4	TZ101504	下排氣檢測工具		1	套
5	TZ101505	接插件端子修理工具(藍色)		1	只
6	TZ101506	接插件端子修理工具(紅色)		1	只
7	TZ101507	接插件端子修理工具(黃色)		1	只
8	TZ101508	燃油泵進口壓力檢測組件		1	套
9	TZ101509	燃油泵泄漏檢測軟管		1	套
10	TZ101510	盤車工具		1	只
11	TZ101511	曲軸后油封安裝工具		1	套
12	TZ101512	噴油器塞堵		1	套
13	TZ101513	曲軸前油封安裝工具		1	套
14	TZ101516	氣門彈簧壓縮工具		1	套
15	TZ101517	發動機正時銷組件		1	套
16	TZ101518	連桿導向銷		1	套
17	TZ101519	缸套拆卸和安裝工具		1	套
18	TZ101520	缸蓋螺栓專用套頭（E18)		1	只
19	TZ101521	飛輪螺栓專用套頭(E14)		1	只
20	TZ101522	下活塞工具		1	套
21	TZ101523	高壓油管專用套頭扳手（22#）		1	只
22	TZ101524	高壓油管專用套頭扳手（17#）		1	只
23	TZ101525	噴油器拔出器		1	套
24	TZ101526	連桿瓦導向銷		1	套

福田康明斯X系列維修專用工具使用說明

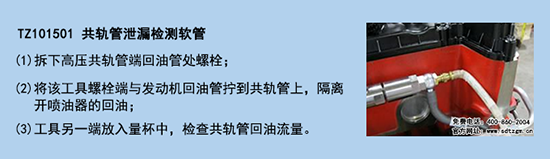

TZ101501 共軌管泄漏檢測軟管.png

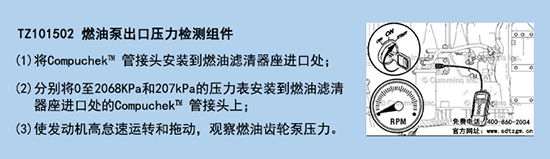

TZ101502 燃油泵出口壓力檢測組件.png

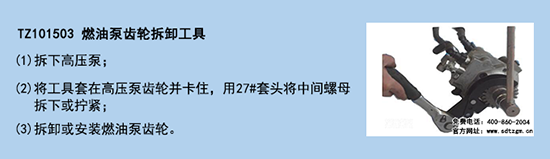

TZ101503 燃油泵齒輪拆卸工具.png

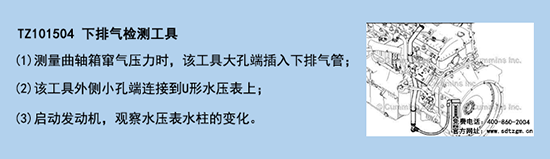

TZ101504 下排氣檢測工具.png

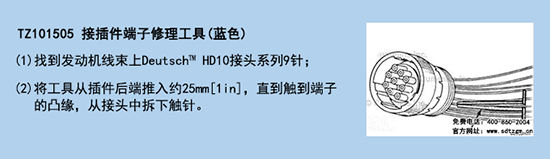

TZ101505 接插件端子修理工具(藍色).png

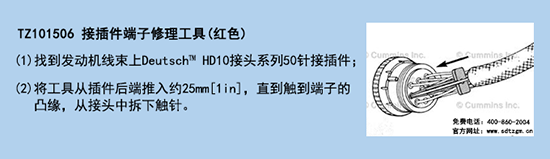

TZ101506 接插件端子修理工具(紅色).png

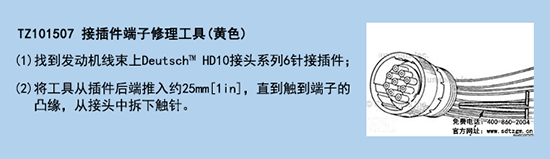

TZ101507 接插件端子修理工具(黃色).png

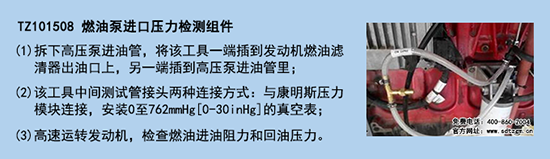

TZ101508 燃油泵進口壓力檢測組件.png

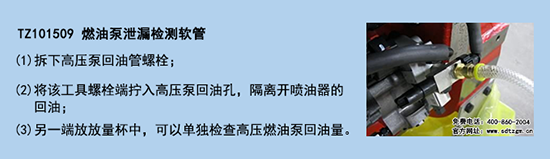

TZ101509 燃油泵泄漏檢測軟管.png

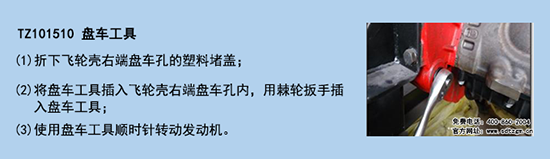

TZ101510 盤車工具.png

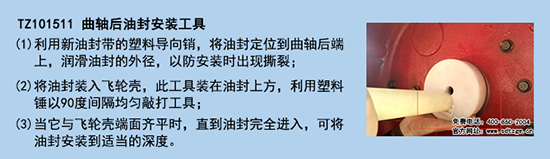

TZ101511 曲軸后油封安裝工具.png

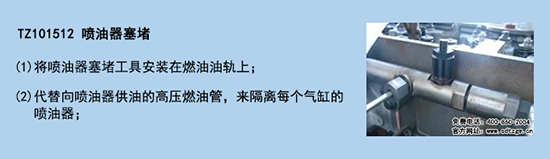

TZ101512 噴油器塞堵.png

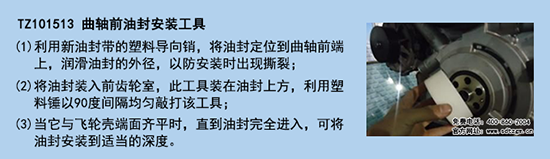

TZ101513 曲軸前油封安裝工具.png

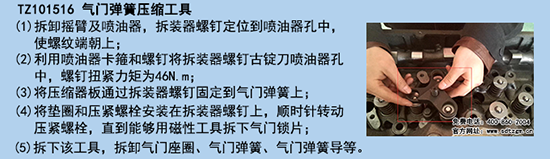

TZ101516 氣門彈簧壓縮工具.png

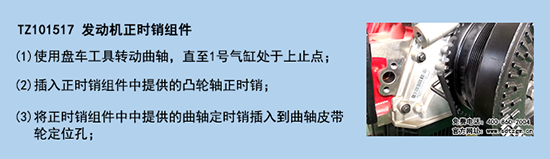

TZ101517 發動機正時銷組件.png

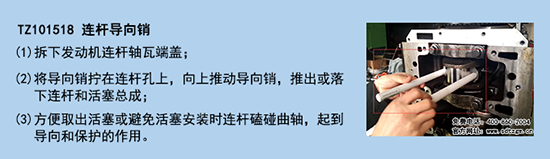

TZ101518 連桿導向銷.png

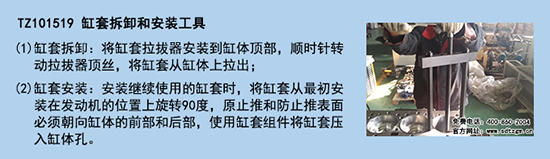

TZ101519 缸套拆卸和安裝工具.png

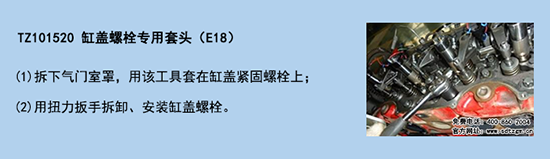

TZ101520 缸蓋螺栓專用套頭（E18）.png

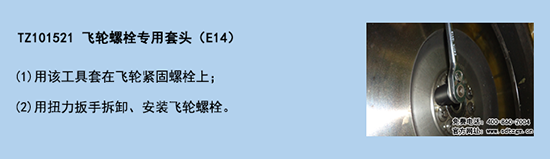

TZ101521 飛輪螺栓專用套頭（E14）.png

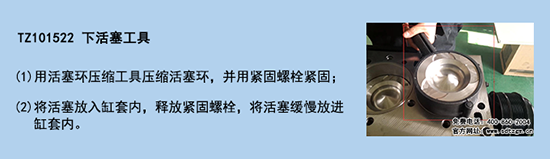

TZ101522 下活塞工具.png

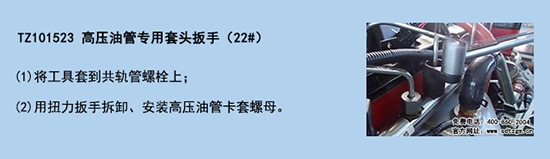

TZ101523 高壓油管專用套頭扳手（22#）.png

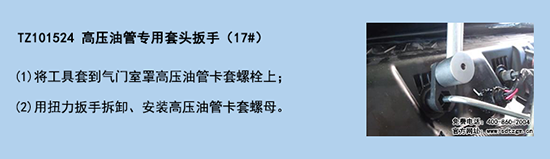

TZ101524 高壓油管專用套頭扳手（17#）.png

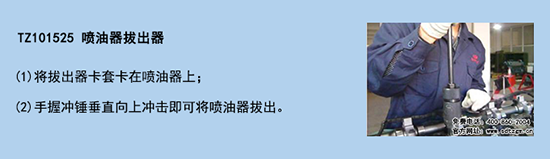

TZ101525 噴油器拔出器.png

田中工具售后服務

1.田中工具怎么質保的？

田中工具質保12個月，質保期內出現質量問題以舊換新，具體問題請咨詢在線客服。

2.收到田中工具后尺寸不合適怎處理？

請第一時間與田中工具客服聯系處理，落實退貨或免費更換，因田中工具圖紙或加工原因產生的退換貨，運貨由田中工具承擔。

3.收到田中工具后產品缺失怎么辦？

從物流公司接收時發現包裝破損或工具缺失，請第一時間聯系田中工具客服與物流公司交涉處理。田中工具將在第一時間給用戶安排補發；在物流公司正常簽收離開后產品缺失，田中工具概不負責。

4.收到田中工具產品不好用怎么處理？

發現產品不好用請第一時間聯系田中工具客服，反饋使用圖片視頻確認后，田中工具收到退回產品即安排退款。


山東田中機械設備有限公司成立于2003年，注冊資金1000萬元整。公司位于山東省濟南市，是一家服務商用車后市場，定制開發商用車維修專用工具設備、移動維修/養護服務車、商用車維修教學教具的研發商、生產商。

自成立十七年來，田中先后跟進商用車主機廠家合作開發出各品牌系列發動機、變速箱、車橋等維修專用工具、車輛維修檢測設備及各用途的教學教具，主導編著了系列《重卡維修手冊》。田中旗下?lián)碛刑镏性O(shè)備、田中工具、卡車維學院等維修服務品牌。
