【重卡發動機維修手冊】重汽MC07發動機裝配（15）



15.1 安裝空壓機

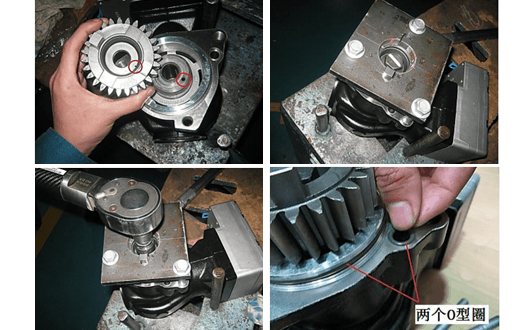

①空壓機部裝：


將空壓機放至專用工作臺上固定，用清洗劑清洗空壓機齒輪及空壓機軸齒輪安裝面 。


將空壓機齒輪對準空壓機曲軸端面上的油孔，放上空壓機齒輪。


擰入空壓機齒輪固定螺栓，用套筒扳手預緊固定螺栓。


在空壓機齒輪擰緊工裝上穿入三顆固定螺栓 。


將工裝上兩個缺口對準空壓機齒輪上的兩個卡爪，用套筒扳手將三顆固定螺栓擰緊在空壓機上的三個螺孔內。


用扭力扳手100Nm力矩預緊空壓機齒輪固定螺栓后，再轉角90°+10°最終擰緊。




在O型圈上涂上適量清潔機油，分別裝至空壓機與齒輪室結合面處的安裝槽內及空壓機潤滑油孔上的安裝槽內。

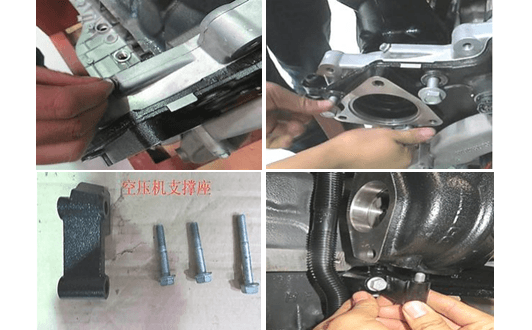

②安裝空壓機


再次檢查確認正時齒輪室上空壓機潤滑油孔應通暢。


在工藝堵頭 （帶密封墊圈）的螺紋上涂適量樂泰270膠水。


將工藝堵頭擰入齒輪室上空壓機潤滑油道螺孔內，用套筒扳手?jǐn)Q緊。


將空壓機緩緩裝至正時齒輪室座孔內，裝入時必須避免撞擊凸輪軸齒輪。


將固定螺栓從齒輪室前端面擰入空壓機固定螺孔，用扭力扳手75Nm力矩?cái)Q緊。




③安裝空壓機支撐座：


將一顆M8X60固定螺栓和兩顆M8X45固定螺栓穿過空壓機支撐座上的固定螺孔后，分別擰入曲軸箱和空壓機上對應的螺孔內，用扭力扳手35Nm力矩?cái)Q緊。







15.2安裝輔助裝置

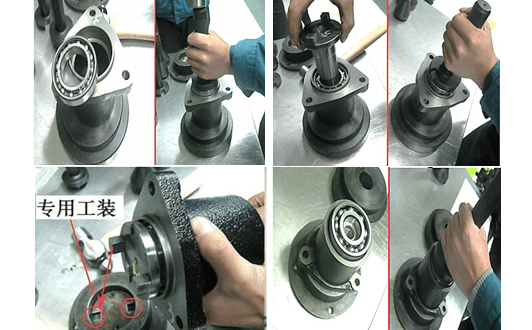

①部裝輔助裝置：


檢查：傳動軸軸頸表面應無機械損傷；油封刃口應無破損；轉動向心球軸承的內外圈，應轉動靈活，無卡滯現象；O 型圈橡膠應無破損、無老化。


將向心球軸承 （內徑40mm，外徑 68mm）放入傳動軸殼體上法蘭面一側的軸承安裝孔內，用專用敲模敲入軸承直至軸承與安裝孔內止口完全貼合 。


在傳動軸一端的 O 型圈安裝槽內裝入 O型圈，并涂上適量清潔機油。


將傳動軸放入傳動軸殼體內，用專用敲模垂直敲入，確保安裝到位。


將傳動軸殼體法蘭面一端朝下放入專用工裝座內，使傳動軸上兩個卡爪正好落入專用工裝座對應的凹槽中。


將向心球軸承（內徑 30mm、外徑 72mm）放入殼體上的軸承安裝孔內，用專用敲模敲入，直至軸承與安裝孔內的止口完全貼合。?將油封用專用敲模敲入，直至油封與止口完

全貼合，此時油封應基本與殼體端面齊平。


將座圈用專用敲模敲入，直至座圈與傳動軸上的向心球軸承內圈完全貼合。座圈安裝前須檢查內外圈應無機械損傷。


將輔助裝置放上專用工裝座上，傳動軸上凸起的卡爪與底座上的凹塊吻合。



將皮帶輪放在輔助裝置上，對準傳動軸上的螺孔，擰入固定螺栓 （左旋螺紋），用扭力扳手 100Nm 力矩預緊后，再轉角 90°+10°最終擰緊。

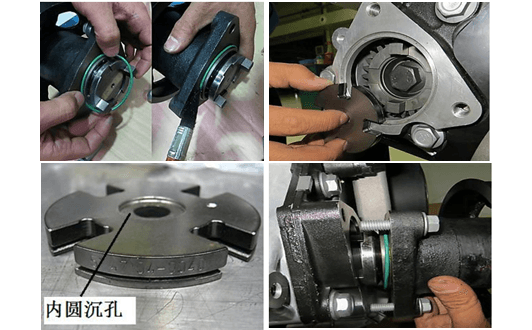

②安裝輔助裝置：


將 O 型圈安裝在輔助裝置法蘭面上，并涂適量清潔機油。 ?安裝驅動盤：將驅動盤上的兩個開槽對準空壓機齒輪上的卡爪后放入。?將輔助裝置傳動軸上的兩個卡爪對準驅動

盤開槽，裝上輔助裝置，擰入3顆固定螺栓。


用扭力扳手55Nm力矩?cái)Q緊輔助裝置固定螺栓。
