【重卡發動機維修手冊】重汽MC07發動機裝配（5）



5.1活塞裝入曲軸箱缸孔

①用海綿滾筒在各缸孔頂部位置涂上一圈適量清潔機油。


②將所要裝入活塞的缸數曲軸盤到下止點位置；


③將3道活塞環開口位置互錯 120°；


④在活塞表面及活塞環槽內涂上適量清潔機油；

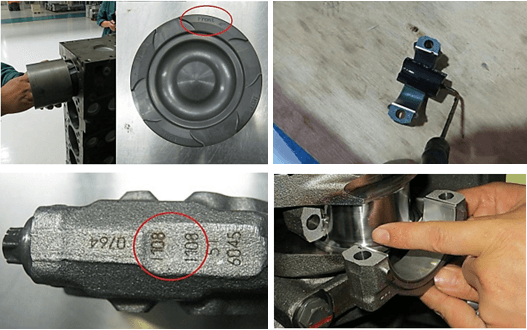

⑤將活塞裝入活塞環壓縮圈內，確定活塞機油噴嘴缺口與機油噴嘴方向一致，活塞頂部箭頭朝向水泵端，將活塞推入缸孔內，直到連桿上軸瓦與曲軸連桿軸頸接觸。


⑥在連桿下瓦表面涂上適量清潔機油；


⑦確定瓦蓋與連桿體配對編號一致、瓦槽方向一致，裝上連桿瓦蓋。


⑧在連桿瓦蓋螺栓支撐面和連桿螺栓螺紋上涂上適量清潔機油，擰緊連桿螺栓。裝配完成后檢查運動件的靈活程度，曲軸能自由無阻地轉動。


⑨檢查測量活塞凸出量：盤動飛輪使所測氣缸活塞位于上止點位置

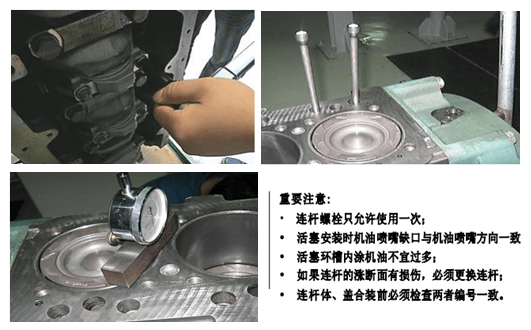

⑩用百分表測量活塞凸出量。注意：在每缸活塞凸起處取兩點測量，應盡量沿曲軸前后方向。


重卡發動機維修專用工具： 【10】  活塞環壓縮圈









5.2 安裝機油泵

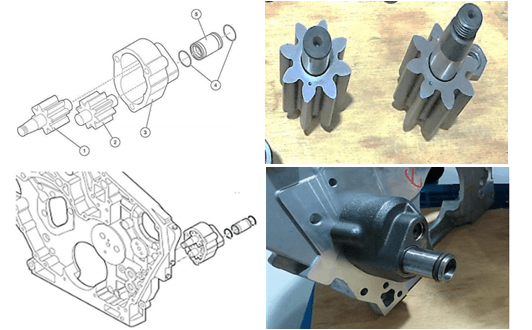

①分別將機油泵主動齒輪和從動齒輪裝入機油泵殼體內


②將組裝完成后的機油泵裝至齒輪室：分多次均勻地擰緊三顆機油泵固定螺栓，擰緊力矩為 35Nm，完成后驗證機油泵齒輪應能靈活轉動。否則重新安裝。


③連接套兩頭套上新的O 型圈、涂適量清潔機油，裝入機油泵，確保裝配到位。
