【重卡發動機維修手冊】—重汽MC07發動機裝配（1）



1.1檢查曲軸箱

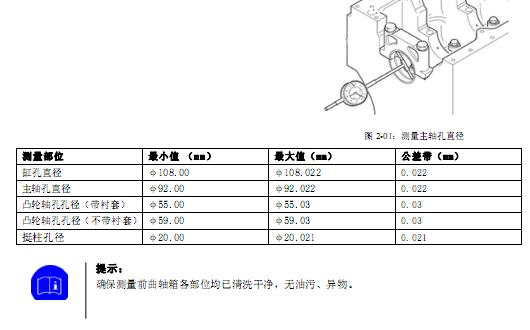

在裝配前需檢查、測量缸孔直徑、主軸孔直徑、凸輪軸孔孔徑。提示：測量前確保前曲軸箱各部位均已清洗干凈，無油污、異物！






1.2拆卸主軸承蓋


就曲軸箱固定在重卡發動機維修專用工具—發動機翻轉架上。從中間向兩邊依次擰松主軸承蓋螺栓，取下主軸承蓋與主軸承螺栓擺放整齊，圖1-01.




1.3安裝挺柱

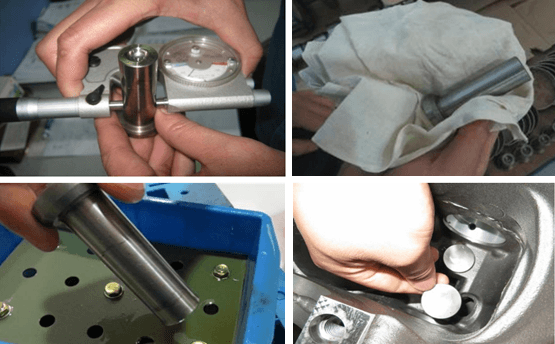

用杠桿千分尺測量挺柱直徑；用干凈的綢布或無塵紙，將挺柱擦拭干凈；挺柱外表面涂上適量清潔機油；將挺柱放入挺柱孔內，挺柱應能靠自身重力自然下落、并且能無阻地在孔內上、下移動及轉動自如，如有卡滯應取出后檢查挺柱表面與挺柱孔是否有異物、機械損傷等。






1.4安裝凸輪軸


①檢查凸輪軸軸頸各表面有無機械損傷，檢查凸輪軸襯套油孔與曲軸箱上的油孔是否對準。檢查凸輪軸齒輪定位銷，凸輪軸前端應自帶定位銷。

②用海綿滾筒在凸輪軸襯套內壁涂一圈清潔機油。

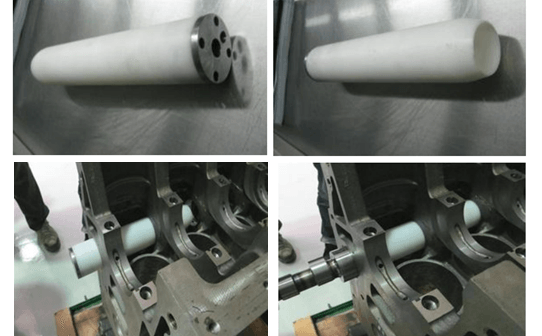

③用重汽MC07發動機維修專用工具—凸輪軸導向芯棒安裝凸輪軸：在凸輪軸導向芯棒前端涂抹適量清潔機油，從第7道凸輪軸孔放入導向芯棒。

④將凸輪軸對準導向芯棒后旋轉裝入曲軸箱裝好后用手旋轉凸輪軸應能靈活轉動、無卡滯感。

⑤在曲軸箱前端面安裝凸輪軸止推法蘭。
