【重卡發動機維修手冊】重汽MC07發動機裝配（17）
【重卡發動機維修手冊】重汽MC07發動機裝配（17）

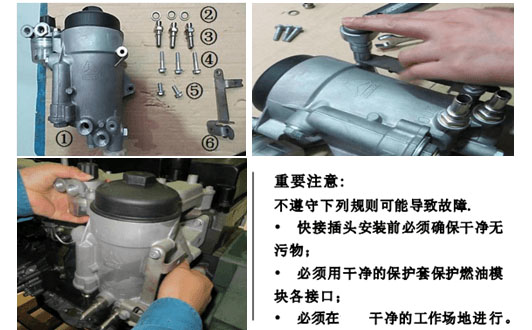

17.1 安裝燃油模塊
①部裝燃油模塊：
?在燃油模塊殼體上裝上燃油管支架，及3個快插接頭（帶復合墊圈），用扭力扳手35Nm力矩擰緊支架固定螺栓、30Nm力矩擰緊快插接頭。
②安裝燃油模塊：將部裝完成的燃油模塊用3顆螺栓固定在進氣管末端對應位置，用扭力扳手35Nm力矩擰緊。

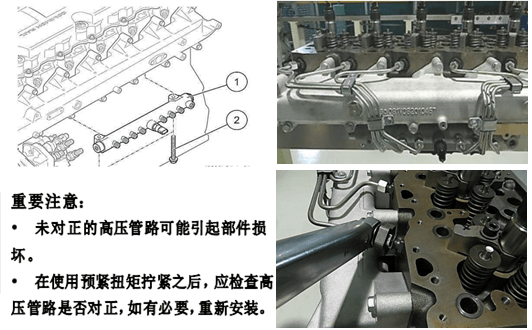

17.2 安裝共軌管
將兩顆固定螺栓穿過共軌管安裝孔，擰入進氣管上第二及第四缸位置下端面對應的螺孔內，用扭力扳手35Nm力矩擰緊固定螺栓。
17.3安裝高壓油管組件
①將高壓油管組件螺母對準高壓接管與共軌管上的螺紋接口，手工擰上高壓油管組件。
②用扭力扳手和SW17扳手卡口按照以下步驟擰緊高壓油管組件：1.先噴油器端：10Nm預緊，再共軌端：10Nm預緊；2.先噴油器端：轉角60°，再共軌端：轉角60°。
了解更多重卡發動機維修專用工具請登錄http://www.nesltin.cn，或致電400-860-2004。
