品 牌：田中工具

品 名：ZF變速器16檔/12檔維修專用工具

編 碼：TZ301000L/48

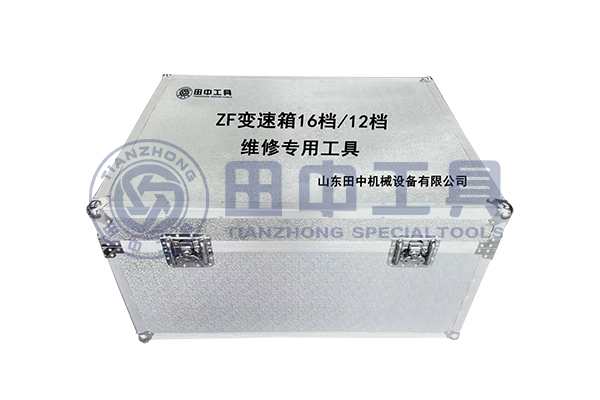

包裝形式：鋁合金箱

適用機型：ZF變速器16檔/12檔

用 途：ZF變速器16檔/12檔在日常維護保養和大修等特殊情況下，需要對變速器進行拆解，以便更換變速器配附件，此時需要用到專用維修工具，進行輔助拆裝變速器。

ZF變速器16檔/12檔維修專用工具明細清單
序號	編碼	名稱	單位	數量	圖片	二維碼

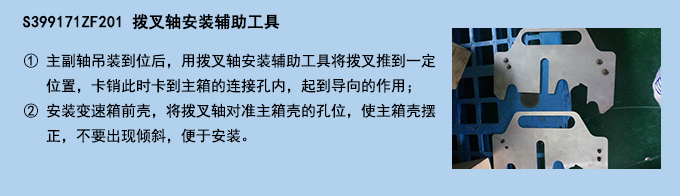

1	S399171ZF201	撥叉軸安裝輔助工具	件	1

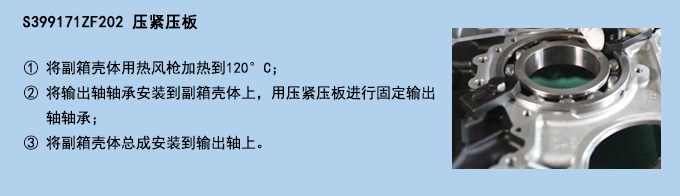

2	S399171ZF202	壓緊壓板	套	2

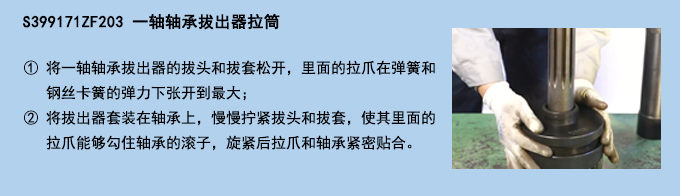

3	S399171ZF203	一軸軸承拔出器拉筒	個	1

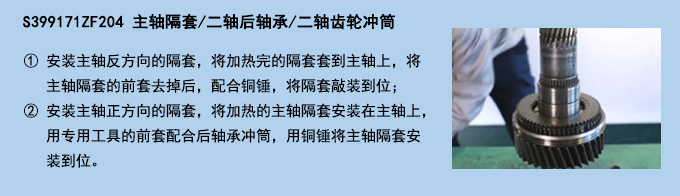

4	S399171ZF204	主軸隔套/二軸后軸承/二軸齒輪沖筒	套	1

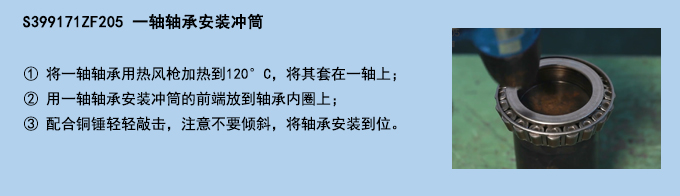

5	S399171ZF205	一軸軸承安裝沖筒	個	1

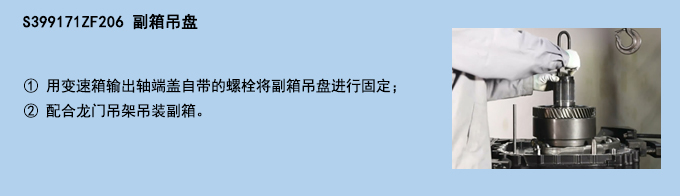

6	S399171ZF206	副箱吊盤	個	1

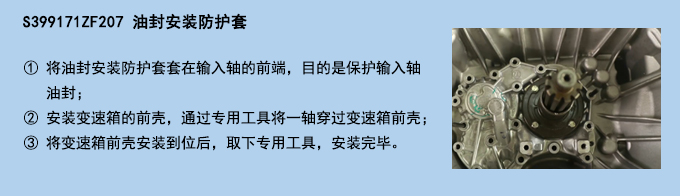

7	S399171ZF207	油封安裝防護套	個	1

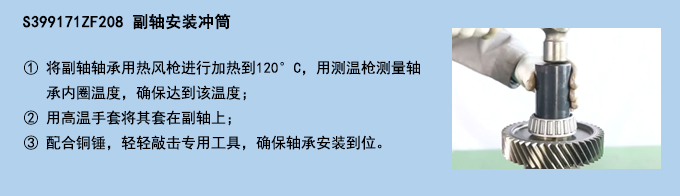

8	S399171ZF208	副軸安裝沖筒	個	1

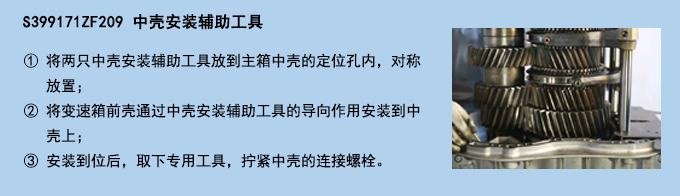

9	S399171ZF209	中殼安裝輔助工具	套	2

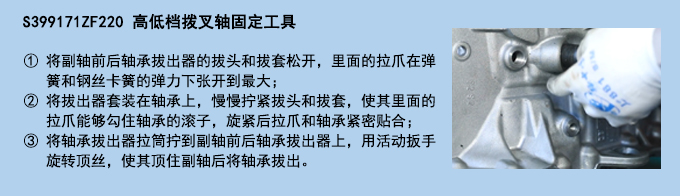

10	S399171ZF220	高低檔撥叉軸固定工具	個	1

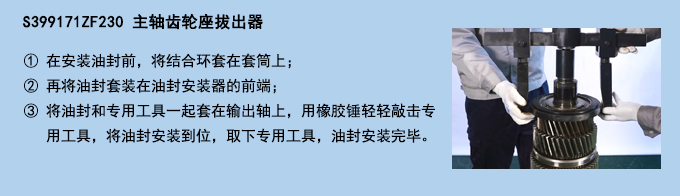

11	S399171ZF230	主軸齒輪座拔出器(配套M6*20螺栓1只)	件	1

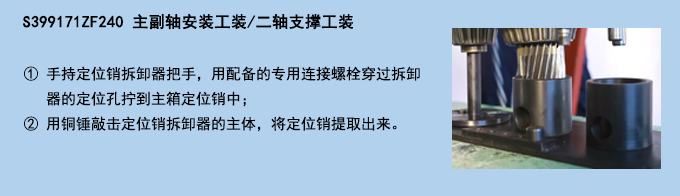

12	S399171ZF240	主副軸安裝工裝/二軸支撐工裝 (配套M8*20法蘭螺栓兩只)	件	1

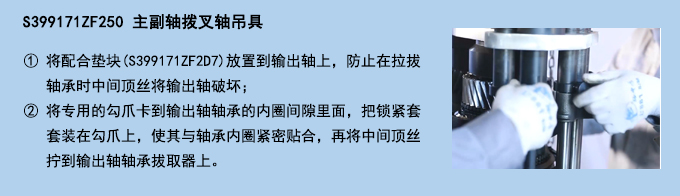

13	S399171ZF250	主副軸撥叉軸吊具	件	1

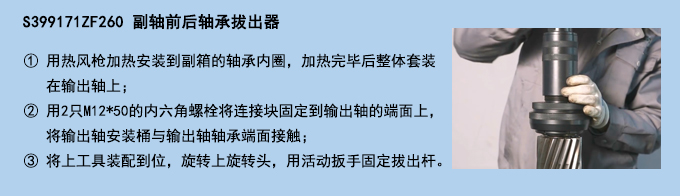

14	S399171ZF260	副軸前后軸承拔出器	個	1

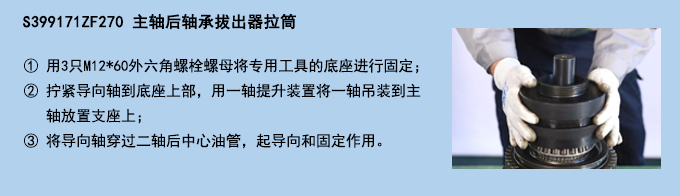

15	S399171ZF270	主軸后軸承拔出器拉筒	個	1

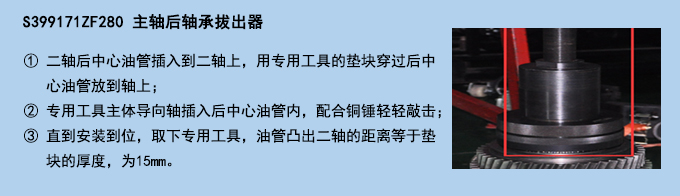

16	S399171ZF280	主軸后軸承拔出器	套	1

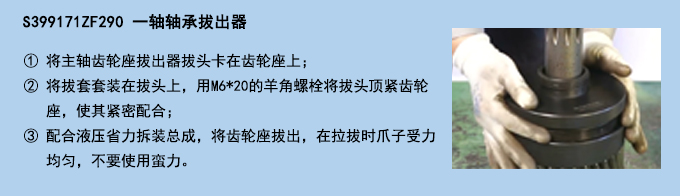

17	S399171ZF290	一軸軸承拔出器	套	1

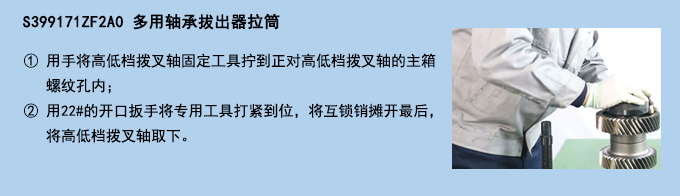

18	S399171ZF2A0	多用軸承拔出器拉筒	個	1

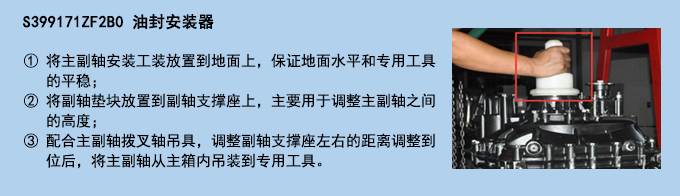

19	S399171ZF2B0	油封安裝器	個	1

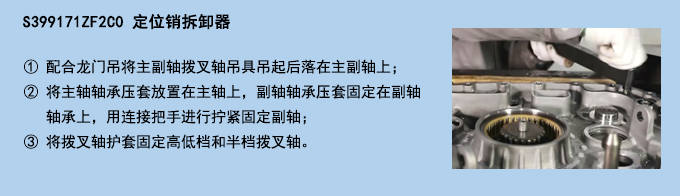

20	S399171ZF2C0	定位銷拆卸器	個	1

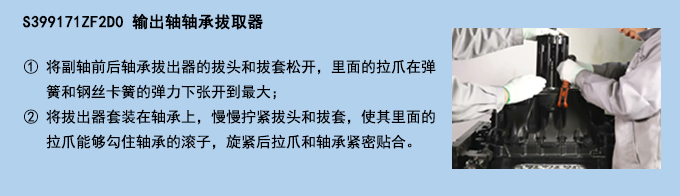

21	S399171ZF2D0	輸出軸軸承拔取器	件	1

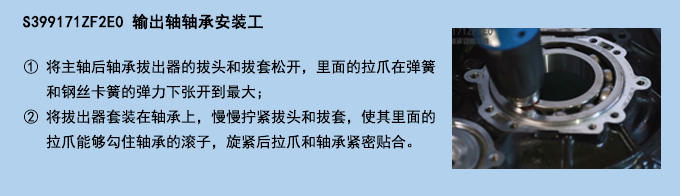

22	S399171ZF2E0	輸出軸軸承安裝工具	套	1

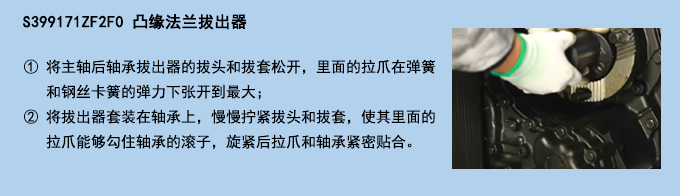

23	S399171ZF2F0	凸緣法蘭拔出器	套	1

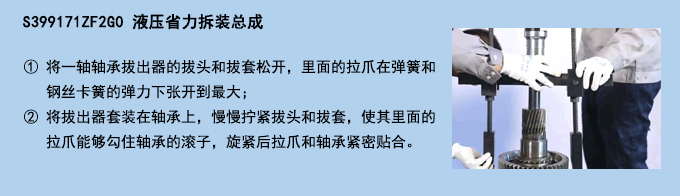

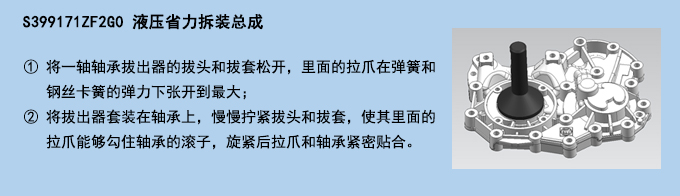

24	S399171ZF2G0	液壓省力拆裝總成	套	1

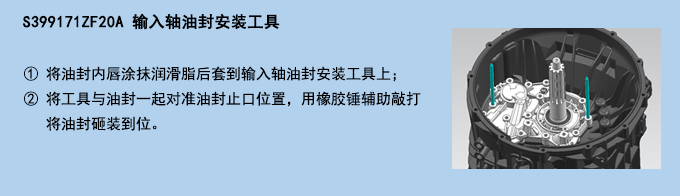

25	S399171ZF20A	輸入軸油封安裝工具	個	1
26	S399171ZF20B	油封安裝定位導向銷	套	2

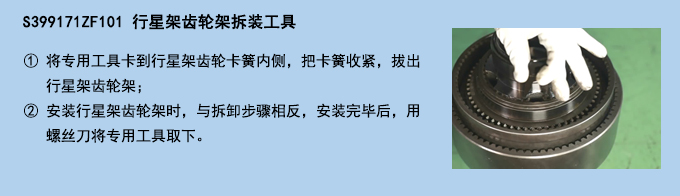

27	S399171ZF101	行星架齒輪架拆裝工具	件	1

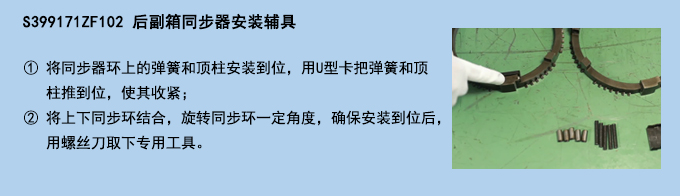

28	S399171ZF102	后副箱同步器安裝輔具	套	6

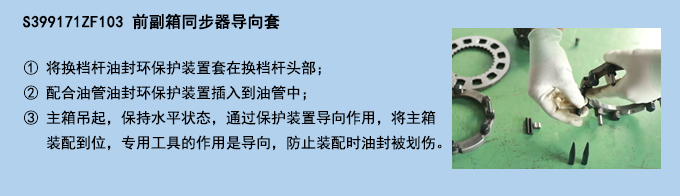

29	S399171ZF103	前副箱同步器導向套	套	3

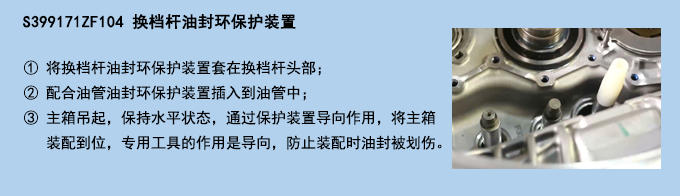

30	S399171ZF104	換檔桿油封環保護裝置	套	2

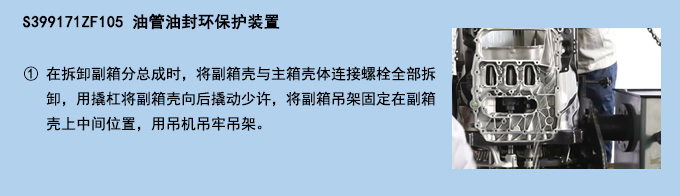

31	S399171ZF105	油管油封環保護裝置	個	1

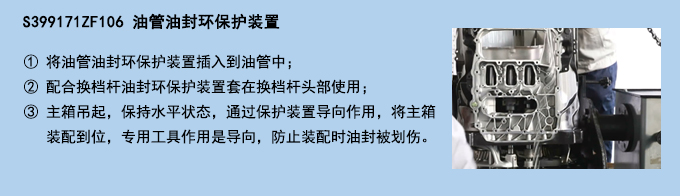

32	S399171ZF106	油管油封環保護裝置	個	1

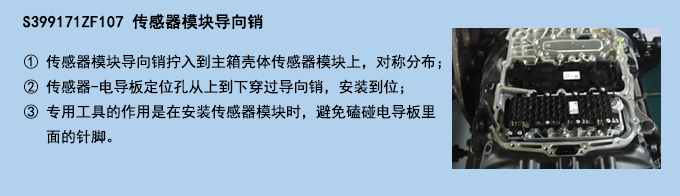

33	S399171ZF107	傳感器模塊導向銷	套	2

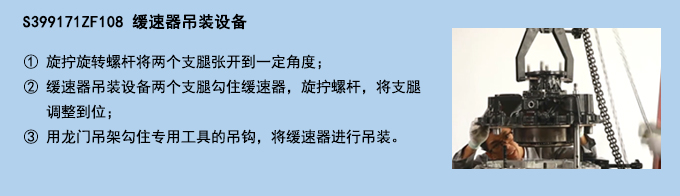

34	S399171ZF108	緩速器吊裝設備	件	1

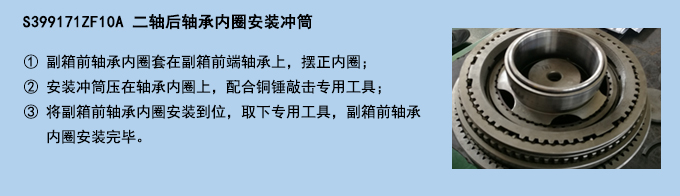

35	S399171ZF10A	二軸后軸承內圈安裝沖筒	個	1

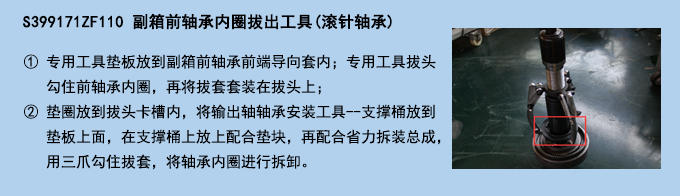

36	S399171ZF110	副箱前軸承內圈拔出工具(滾針軸承)	套	1

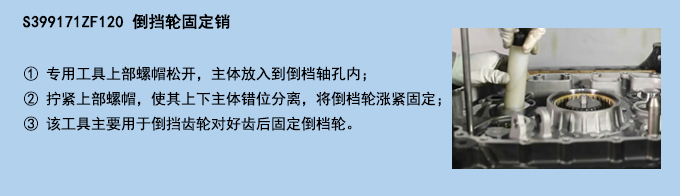

37	S399171ZF120	倒擋輪固定銷	個	2

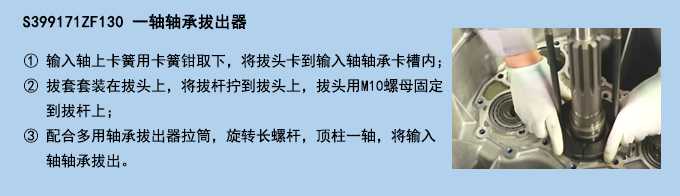

38	S399171ZF130	一軸軸承拔出器	套	1

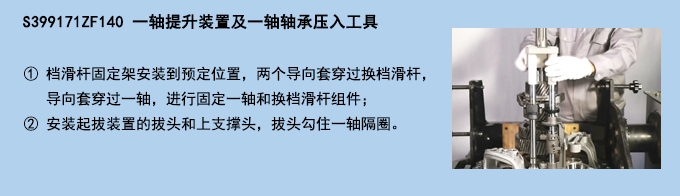

39	S399171ZF140	一軸提升裝置及一軸軸承壓入工具	個	1

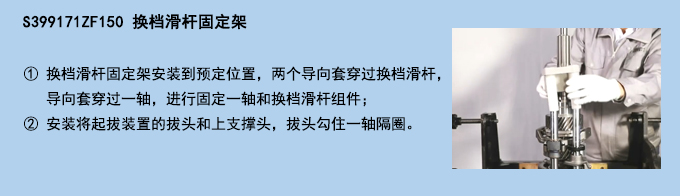

40	S399171ZF150	換檔滑桿固定架	件	1

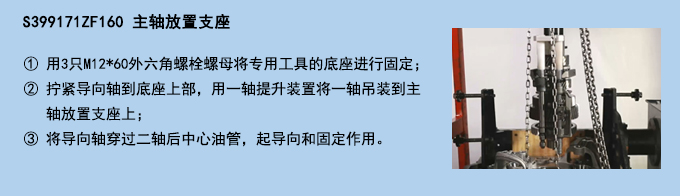

41	S399171ZF160	主軸放置支座	個	1

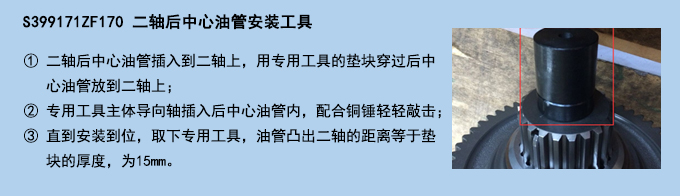

42	S399171ZF170	二軸后中心油管安裝工具	套	1

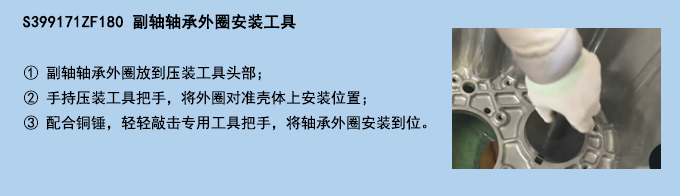

43	S399171ZF180	副軸軸承外圈安裝工具	個	1

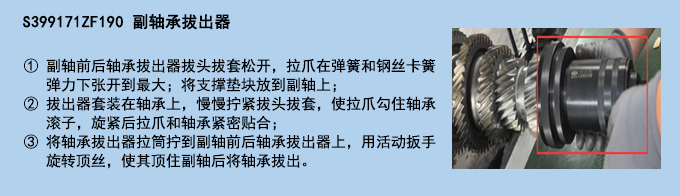

44	S399171ZF190	副軸承拔出器(ZF16檔二軸前軸承通用)	個	1

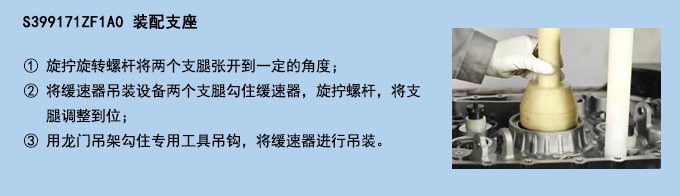

45	S399171ZF1A0	裝配支座	套	1

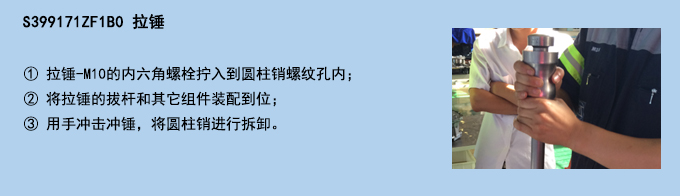

46	S399171ZF1B0	拉錘	個	1

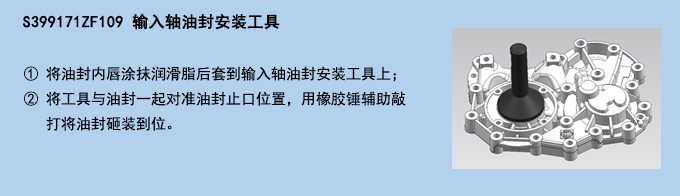

47	S399171ZF109	輸入軸油封安裝工具	個	1

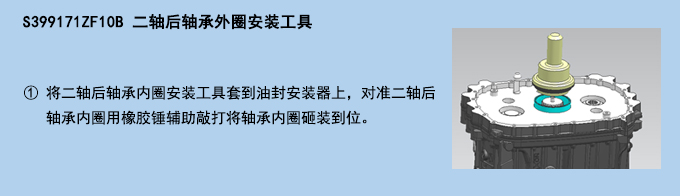

48	S399171ZF10B	二軸后軸承外圈安裝工具	個	1

1.田中工具怎么質保的？

ZF變速器16檔/12檔維修專用工具質保12個月，質保期內出現質量問題以舊換新，具體問題請咨詢在線客服。

2.收到田中工具后尺寸不合適怎處理？

請第一時間與田中工具客服聯系處理，落實退貨或免費更換，因田中工具圖紙或加工原因產生的退換貨，運貨由田中工具承擔。

3.收到田中工具后產品缺失怎么辦？

從物流公司接收時發現包裝破損或工具缺失，請第一時間聯系田中工具客服與物流公司交涉處理。田中工具將在第一時間給用戶安排補發；在物流公司正常簽收離開后產品缺失，田中工具概不負責。

4.收到田中工具產品不好用怎么處理？

發現產品不好用請第一時間聯系田中工具客服，反饋使用圖片視頻確認后，田中工具收到退回產品即安排退款。

山東田中機械設備有限公司成立于2003年，注冊資金1000萬；是一家專業從事商用車后市場，定制開發卡車維修專用工具設備、移動維修/養護服務車、卡車維修教學教具的研發商、生產商。
