產品概述：

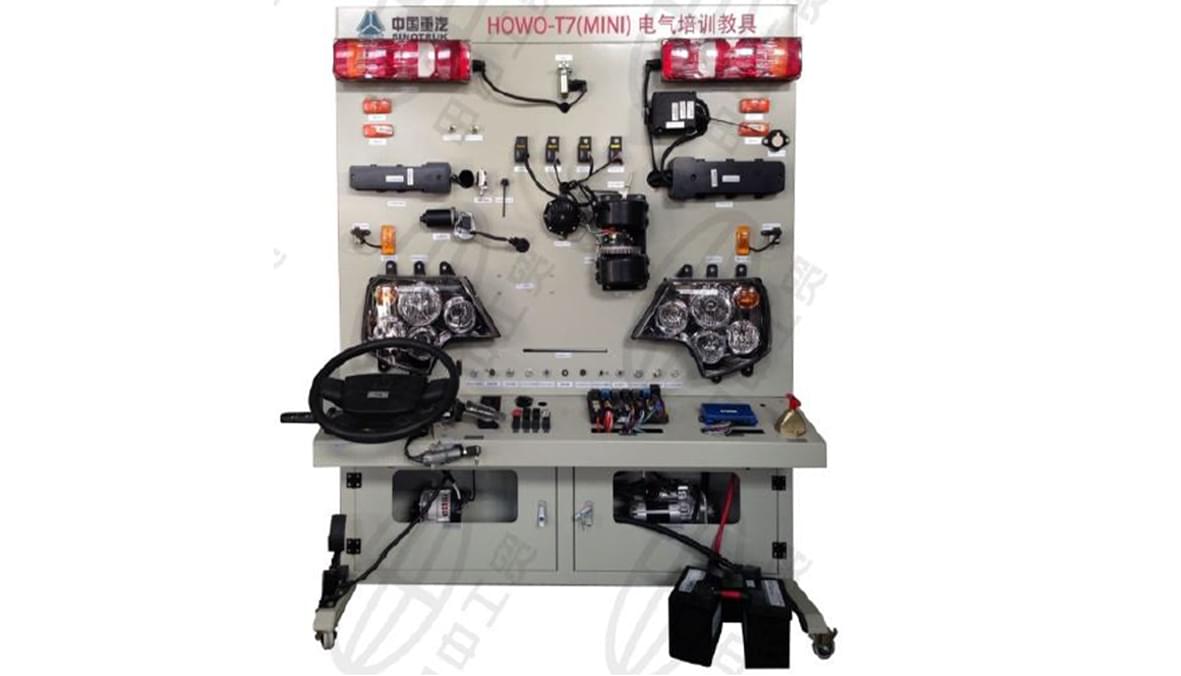

將卡車主要電器元件按照原車位置通過原車線束布置在完整的展臺上，外接電瓶，能進行電氣系統各功能的演示及故障設置，起到電氣系統觀摩教學作用。


產品規格：

外形尺寸：長1700*寬900*高2200（mm）     整機重量：170KG

電氣系統展示功能：

電氣系統主要部件（燈光總成、儀表總成、左右組合開關總成、翹板開關總成、暖風機、雨刮器、ECU控制器、CBCU控制器及中央控制單元、各種傳感器、翹板開關）在整車相對位置及全車電氣系統的有序連接，使學員對卡車電氣系統一目了然。


電氣系統操作功能：


⑴電瓶：外接24V電瓶（自備），為整個教具提供電源。


⑵鑰匙開關：打開電瓶開關，打開鑰匙開關，全車電路接通（儀表盤及空調控制器有液晶顯示，鑰匙開關打到啟動擋可聽到起動機運行等）。


⑶組合開關：可以控制遠近光照明、轉向信號燈點亮、雨刷電機間歇運行及快慢檔。


⑷空調控制器：通過調節控制器各種按鈕可以調節風速、風向及1號轉向器、2號轉向器、3號轉向器、4號轉向器動作等；風機在有轉速信號和電壓高于27V時，進行運行。


⑸組合儀表：與CBCU通過CAN線連接，通過組合儀表可以顯示燃油讀數（手動操作燃油傳感器）、駕駛室翻轉到位開關、輪差開關、掛車負載檢測開關、發動機診斷開關等的工作狀態。


⑹各種翹班開關：燈光開關、軸差開關、輪差開關、MCS旋鈕、輔助遠光燈翹板開關、危機報警開關、喇叭開關（操作按鈕置于方向盤上）、掛車負載檢測開關、發動機診斷開 關：操作以上開關，可以實現相應的工作狀態。


⑺電氣接線盒總成和CBCU中央控制單元：外置展柜桌面，便于教學使用（萬能表檢測及故障設置）。


⑻診斷接口：通過診斷接口與重汽多合一診斷設備連接，可以設置讀取故障碼配合教學（診斷接口置于內部）。


⑼ECU：又稱行車電腦，外置展柜桌面，便于教學使用，是汽車專用微機控制器，由大規模集成電路組成。


⑽燈光旋鈕：小燈、 大燈、 前霧燈、 后霧燈操作開關。


⑾制動開關：在制動氣壓開關和制動踏板同時動作時，制動燈變亮。
