產品概述：

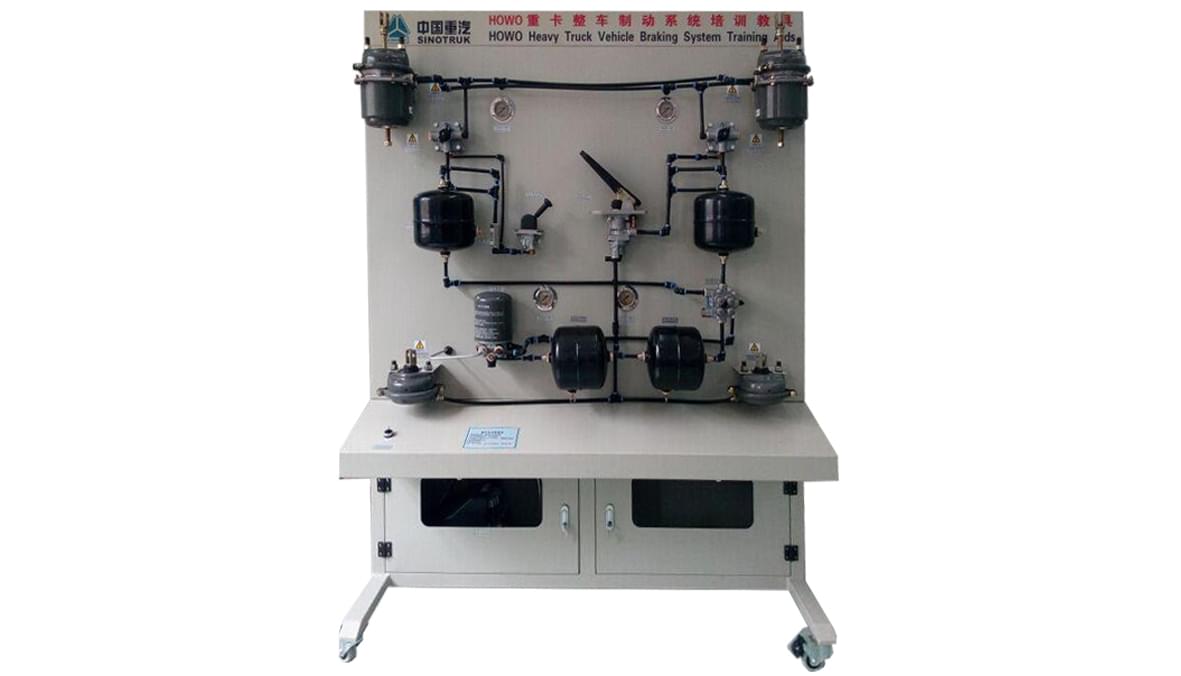

將卡車氣路及氣路元件展示在一個完整的展臺上，在展架上可隨意設置制動系統各種故障，供學員進行故障排查的學習和演練，真正起到教學作用。


產品規格：

外形尺寸：2250*1000*2000（mm）  整機重量：160KG

制動系統展示功能：

展示制動系統各原裝部件及全車氣路系統的連接（前制動回路、后制動回路、駐車制動回路等），使整車制動系統一目了然。

制動系統操作功能：


①啟動空壓機頭1,將壓縮空氣通過干燥罐2通向四回路保護閥3，同時給再生儲氣筒4充氣；干燥罐內置一個調壓閥（最高氣壓限定在0.75MP），當氣壓達到0.75MP時，干燥罐內置調壓閥打開，空壓機手動停止運行。


②干燥的空氣通過干燥罐2通向四回路保護閥3使全車氣路分成四個回路。


③前制動回路：通過四回路保護閥的“22”出口向前制動儲氣筒5充氣。再由儲氣筒通向主制動閥8的“12”接口。當踩下制動踏板時，主制動閥打開，空氣將由“22”接口通向前制動分室10。制動中制動分室氣壓與主制動閥踏板行程成正比。


④后制動回路：由四回路保護閥的“21”出口向后制動儲氣筒6充氣。再由儲氣筒向主制動閥8的“11”接口供氣。當踩下制動踏板時，主制動閥打開，經主制動閥“21”出口通向主制動繼動閥12。繼動閥由后制動儲氣筒6直接供氣。當主制動閥動作時，主制動閥來控制氣壓，繼動閥12打開后分別向后制動分室13提供與制動踏板行程成正比氣壓。


⑤駐車制動回路：由四回路保護閥“23”出口一路通向駐車制動儲氣筒7、一路為駐車制動閥15供氣，駐車制動閥15控制繼動閥16，在停車制動時，將駐車制動閥15的手柄置“制動”位置，繼動閥16的控制氣壓通過駐車制動閥15排空，后制動分室的空氣通過繼動閥16放空，實現駐 車制動。


備注：為便于了解制動系統與全車氣路，展柜背部展示氣路安裝示意圖。
